采集能力

采集方式

影像式，CMOS Sensor

采集速度

1/60 秒

视场角度

对角 84°，水平 72°，垂直 54°

识读能力

识别精度

二维≥7.5mil，一维≥5mil

识读方式

靠近、接近识读，0-30cm（根据不同条码）

扫描景深

测试条件

景深

Code 128 10mil 18bytes 纸质码

40~150mm

Code 128 18bytes 手机码

40~160mm

QR 10mil 160bytes 纸质码

30~100mm

DM 15mil 100bytes 纸质码

30~120mm

QR 18bytes 手机码

30~200mm

扫描角度

转角 360°，仰角 ± 55°，偏角 ± 55°

支持码制

符合国际、国内通用二维码标准:

QR  Code, Data Matrix, PDF417，汉信码等符合国际、国内通用一维码标准:

UPC-A, UPC-E, EAN-8, EAN-13, ISBN, Code 128, GS1 128,

ISBT 128, Code 39, Code93,Code 11, Interleaved 2 of 5,

Industrial 2 of 5,Matrix 25, Standard 25, Codabar, MSI/MSI PLESSEY, GS1 DataBar 等

打印对比度

最低 25%的反射差

LED

补光

白色

物理参数

尺寸(mm)

（长×宽×高）

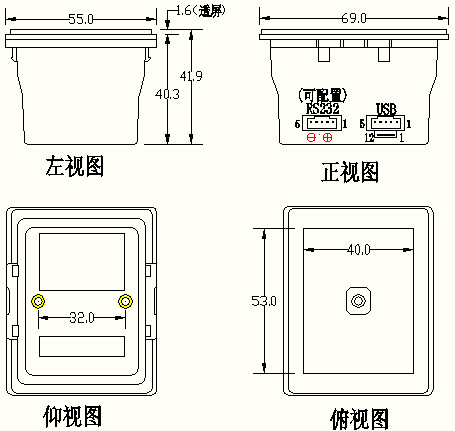

E20：69×53×42

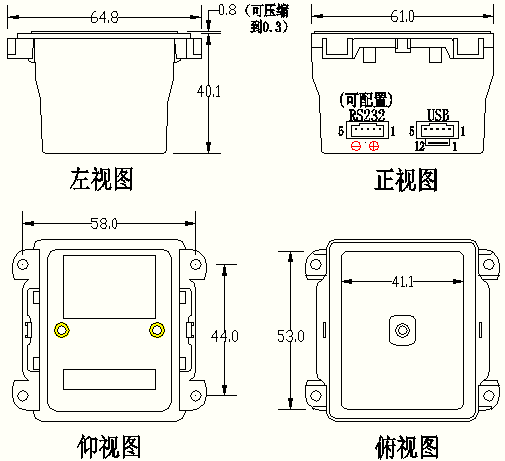

E20Z ：66.5×61×41

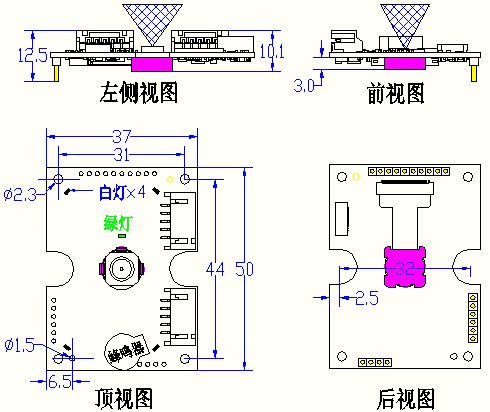

E20B：50×36×9

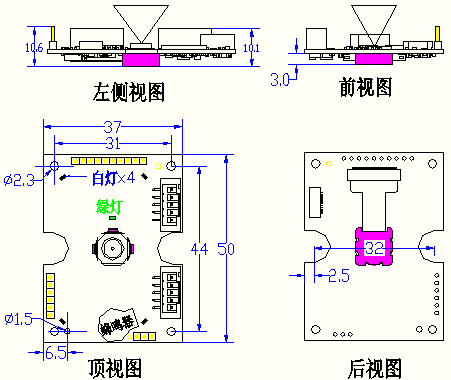

E20BZ：50×36×10.6

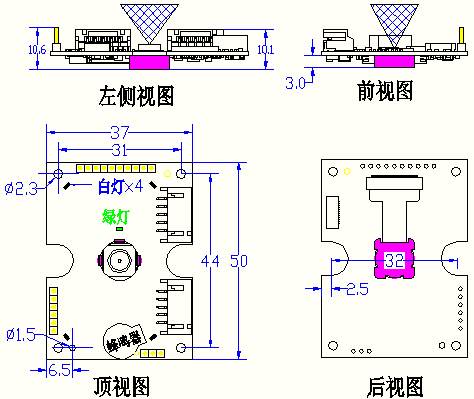

E20BZF：50×36×12.5

重量

<35g

<25g

<7g

接口

插座接口

双 5PIN 插座 , 2.0mm Pitch ,POS 行业通用

12pin 0.5mm Pitch FPC 插座，上下接兼容电源都是 3-3.6V 或 3.6-16V 可配置

一个 5PIN：USB 串口/USB KBW

一个 5PIN：3V TTL/5V TTL/RS232/RS485/韦根

一个 12PIN：3V TTL/5V TTL/RS232/RS485/韦根/USB/3V PS2

扫描模式

命令模式/感应模式/触发模式

识读成功提示

绿色 LED，蜂鸣器

数据线（选配）

USB 2 米直线、3 米直线、2 米弹弓线，RS2322 米直线

外部扩展接口

补光灯、定位灯、蜂鸣器、解码成功提示灯、触发引脚、PS2 接口

环境参数

工作温度

-20℃ ~ 70℃

℃

储存温度

-40℃ 55~ 80℃

湿度

相对湿度 5% ~ 95%（无凝结）

环境光

Max.100,000 Lux

输入电压

5Pin 插座和 12Pin FPC 插座输入：3-3.6V 或 3.6-16V，可配置

工作电流

小于 230mA（3.3V 输入），小于 190mA（5V 输入），小于 100mA（10V 输入）

休眠电流

约 5mA（3.3V 输入）

序号

型号

配置

状态

1

FY-423

带外壳，带透屏

标准品

2

FY-423Z

带外壳，不带透屏，带安装用可压缩 PRON 垫

标准品

3

FY-423B

不带外壳，单独主板+摄像头，

配置插针朝上，不带摄像头支架，5PIN 插座朝侧面

需定制

4

FY-423BZ

不带外壳，单独主板+摄像头，

配置插针朝上，带摄像头支架，5PIN 插座朝侧面

（即：E20B+摄像头支架）

标准品

5

FY-423BZF

不带外壳，单独主板+摄像头，

配置插针朝下，带摄像头支架，5PIN 插座朝侧面

（即：E20BZ 的插针反接版本,可直接插、焊使用）

需定制

7

FY-423BZS

不带外壳，单独主板+摄像头，

配置插针朝上，带摄像头支架，5PIN 插座朝上

需定制

7

定制型号

可定制，配置按照要求，请联系

可定制
