一、产品特点：
1. 在医疗器材、彩票终端、自动售货机和其它 POS 设备上面都可采用。
2. 符合许多应用和环境下的扫描需求，是一款高度集成、性能优良的二维扫描引擎模组可进行产品的二次开发。
3. 是一款性能优良的扫描引擎，不仅能够轻松读取各类一维条码，而且可以高速读取各种二维条码。

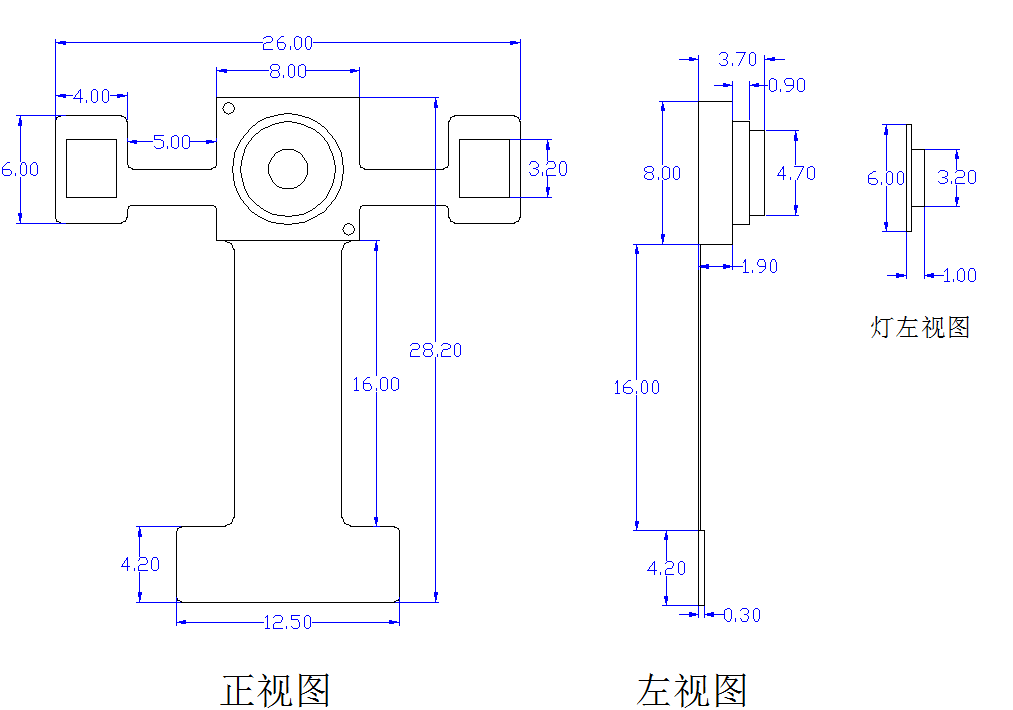

二、外观和尺寸：
单位：毫米
参数：
|
型 号
|
FY-421
|
采集方式
|
影像式，CMOS Sensor
|
|
采集速度
|
1/60秒
|
视场角度
|
对角76°，水平64°,
垂直50°
|
|
识别精度
|
二维≥7.5mil，一维≥5mil
|
尺寸规格
|
长mm×宽mm×高mm：28.20×26.00×3.00
|
|
重 量
|
< 1g
|
接口
|
CIS接口，24pin ,
0.5Pitch ,上下接触不限
|
|
工作温度
|
-20℃ ~ 55℃
|
储存温度
|
-40℃ ~ 80℃
|
|
湿度
|
相对湿度5% ~ 95%（无凝结）
|
环境光
|
Max.100,000 Lux
|
|
输入电压
|
IO电压1.7~3.3V, 内核1.8V*，模拟电压3.3V，LED电压3.3V
|
|
工作电流
|
20mA - 50 mA
|
待机电流
|
<30uA
|
|
解码种类
|
Australian,Post,Aztec,BPO,Canada,Post,Codabar,Codablock,
Code 11,Code 39Code 93, UPC/EAN ,Code 128/EAN128, DataMatrix,Dutch Post ,EAN.UCC
Composite Interleaved 2 of 5 ,Japan Post ,Matrix 2 of 5 MaxiCode ,MicroPDF417
,
MSI Code ,PDF417, Planet ,Plessey
Code, Postnet ,QR code,
RSS ,Standard 2 of 5 ,Telepen ,TLC 39
|
三、接口
24PIN接口
24脚接口为FY-421连接解码板MS001或者带CIS接口的外部MCU平台的接口。
|
序号
|
引脚
|
信号类型
|
描述
|
|
A/A0/A3
A4/A5
/B/B4/B5
/C/H/M
|
D/D5/F/J
|
|
1
|
VLED
|
NC
|
电源
|
1脚
补光灯、定位灯电源，工作电流100mA
|
|
2
|
AGND
|
AGND
|
电源
|
模拟地
|
|
3
|
SDA
|
SDA
|
输入/输出
|
I2C同步数据信号
|
|
4
|
AVDD
|
AVDD
|
电源
|
模拟电源输入：3.3V
|
|
5
|
SCL
|
SCL
|
输入
|
I2C同步时钟信号
|
|
6
|
RESET#
|
RESET#
|
输入
|
复位信号输入，保持低电平1ms以上执行复位动作
|
|
7
|
VSYNC
|
VSYNC
|
输出
|
帧同步信号
|
|
8
|
PWDN
|
PWDN
|
输入
|
L：工作模式
H：休眠模式
内部下拉，不控制时接地
|
|
9
|
HSYNC
|
HSYNC
|
输出
|
行同步型号
|
|
10
|
DVDD
|
DVDD
|
电源
|
CS001/-A/-B内核电源输入1.8V，可接可不接，不接时由内部产生。
A5/B5/-C/D5为空脚
|
|
11
|
DOVDD
|
DOVDD
|
电源
|
I/O核电源输入：1.7~3.3V
|
|
12
|
PLED
|
NC
|
负极
|
补光灯负极，工作电流20mA，工作电压2.8V
D/D5为空脚
|
|
13
|
XCLK
|
XCLK
|
输入
|
系统时钟输入
|
|
14
|
FLED
|
NC
|
负极
|
定位灯负极，工作电流20mA，工作电压2.1V
D/D5为空脚
|
|
15
|
DGND
|
DGND
|
电源
|
数字地
|
|
16
|
D9
|
D9
|
输出
|
10位像素数据位9(最高位)
8位像素数据位7（最高位）
|
|
17
|
PCLK
|
PCLK
|
输出
|
像素时钟信号
|
|
18
|
D8
|
D8
|
输出
|
10位像素数据位8
8位像素数据位6
|
|
19
|
D4
|
D4
|
输出
|
10位像素数据位4
8位像素数据位2
|
|
20
|
D7
|
D7
|
输出
|
10位像素数据位7
8位像素数据位5
|
|
21
|
D5
|
D5
|
输出
|
10位像素数据位5
8位像素数据位3
|
|
22
|
D6
|
D6
|
输出
|
10位像素数据位6
8位像素数据位4
|
|
23
|
D3
|
D3
|
输出
|
10位像素数据位3
8位像素数据位1
|
|
24
|
D2
|
D2
|
输出
|
10位像素数据位2（第3低位，D0,D1不接）
8位像素数据位0（最低位）
|
二、连接器和FPC

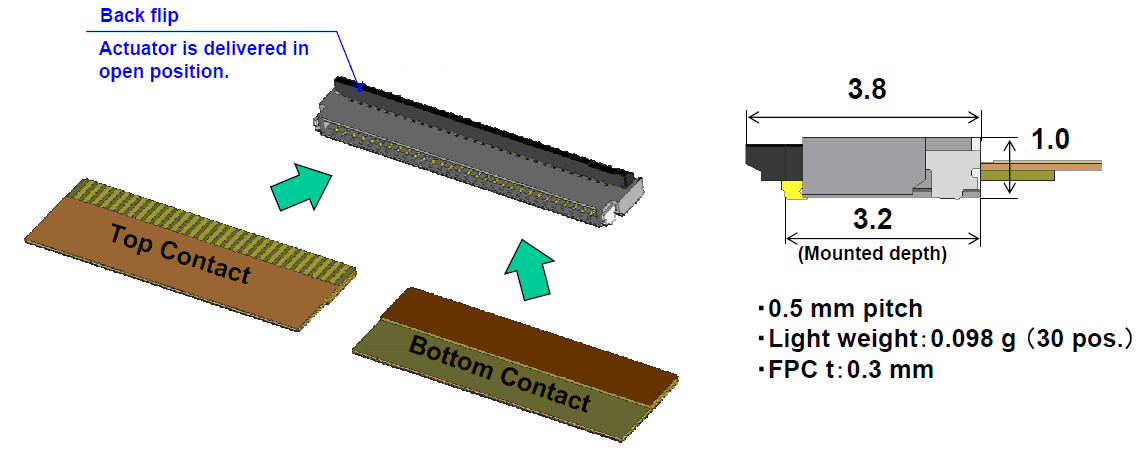

2.1 FY-421连接到MS001插座
MS001插座为24脚0.5mm间距FPC插座，正反面兼容，型号为FH34SRJ-24S-0.5SH

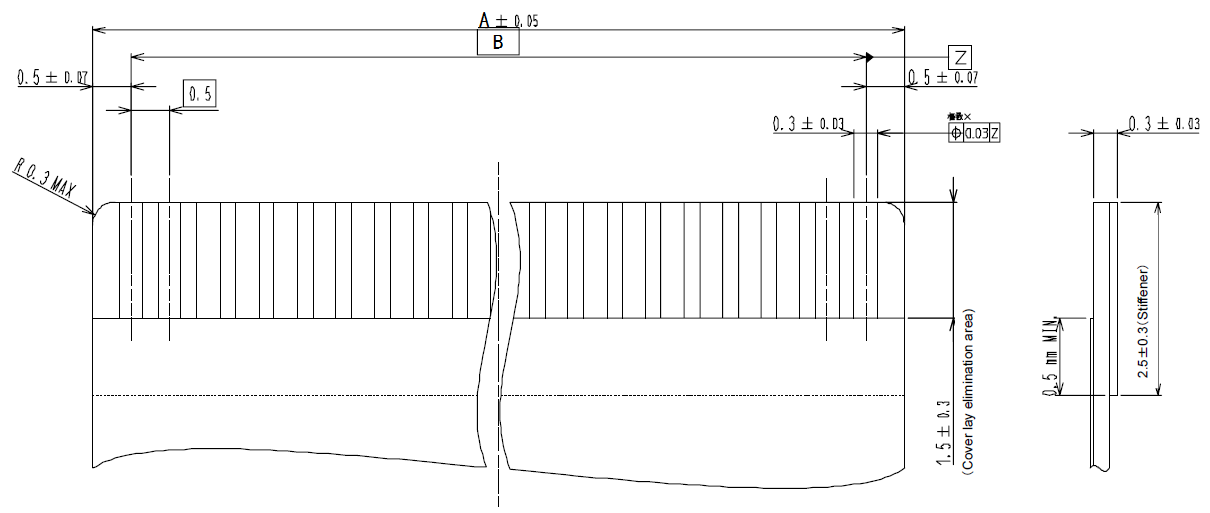

2.2 FY-421柔性电缆
24脚柔性电缆的接触面要求按照插座规格书或者参考如下：
第三章 安装
（本章节涉及到的尺寸可提供CAD文件）
一、FY-421跟MS001板的连接暨1脚位置
二、尺寸图

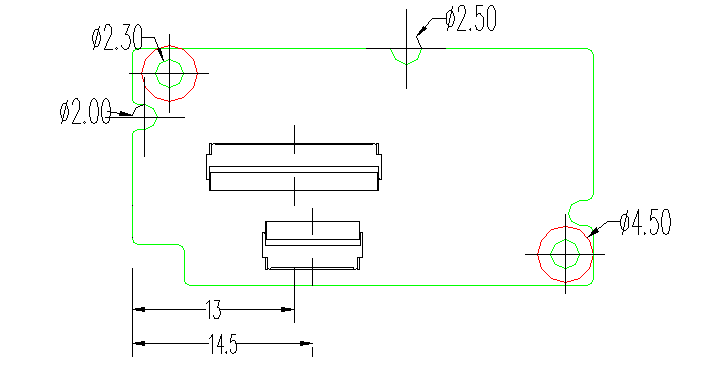

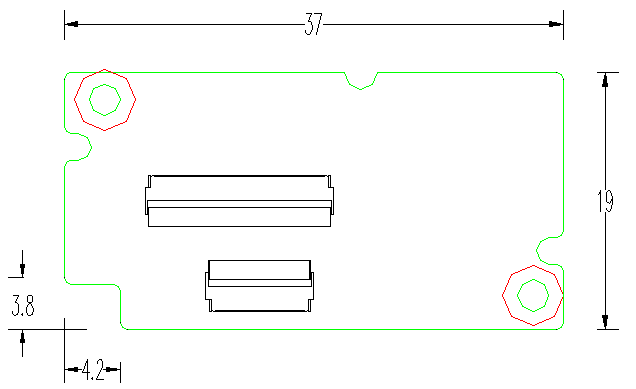

2.5 连接的MS001/MS001-A/B/S尺寸图

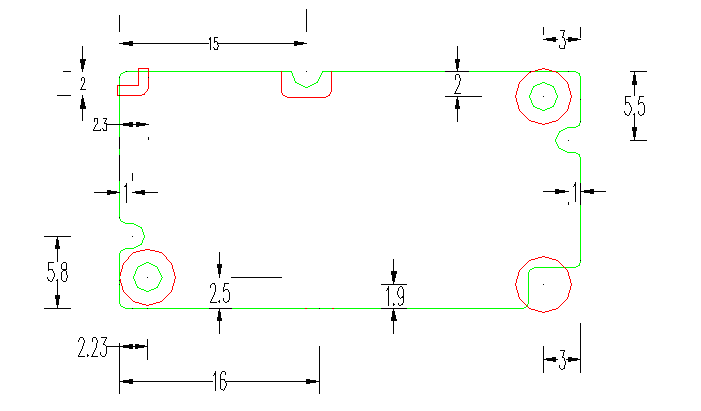

3.3 FY-421连接MS001安装尺寸
四、集成要求
4.1 窗口
采用PMMA、PC等透明材料；材料厚度根据产品特性可选择0.5~2mm；材料根据产品特性可选择加硬材料，如果产品使用过程会接触到透屏材料，建议采用4H以上硬度的材料；材料根据产品特性可选择增透涂层；材料透光率90%以上；
透屏跟模组前沿间距<=1mm；
使用过程中应避免刮伤透屏，影响识读效果。
4.2 防尘
模块的镜头部分建议采用包橡胶等防尘措施。
4.3 眼睛防护
不要直视光源。
4.4 静电保护
安装和使用请做好防静电措施。

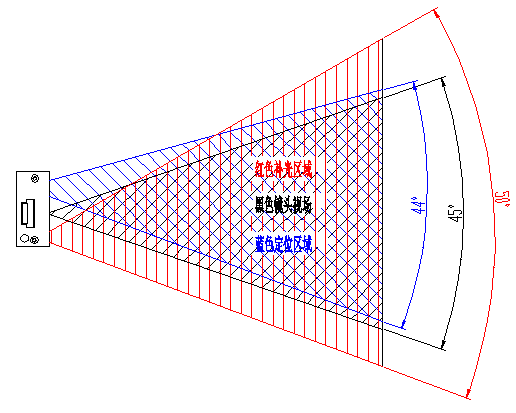

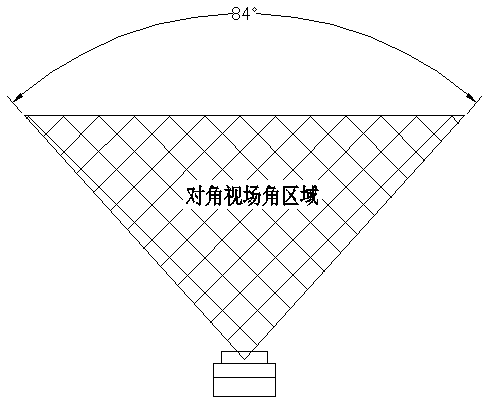

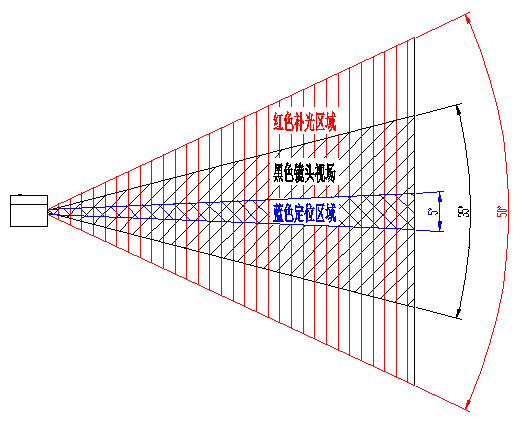

4.5 视角
集成本产品，应不遮挡下图中产品的视角。
4.6 环境参数
|
环境
|
参数
|
|
工作温度
|
-20℃ ~ 55℃
|
|
储存温度
|
-40℃ ~ 80℃
|
|
湿度
|
相对湿度5% ~ 95%（无凝结）
|
|
环境光
|
Max.100,000 Lux
|
4.7 散热
模块表面除了必要防尘硅胶等保护和螺丝支架固定，不应覆盖其他隔热材料，也不用覆盖其他导热材料。
