一、 方案概述
在进行照合时我们会提供表格,都是excel 形式的,大概内容也就是下面这几列: 物料号atch号数量;
要求照合内容:
1 、可以照合出发放的数量:
举例,269503 照合的实物数量要大于8400,否则报警或是照合不通过,要有提示,适用于所有需要照合的物料;
2 、可以照合出未按照batch要求发放的物料:
举例,1152080 , batch要求一共使用四种,这种情况下要求可以照合出要求使用的四种batch都要使用,四个batch的发放总数大于8400,单个batch发放大于 2100, 否则报警或是照合不通过,要有提示,适用于所有需要照合的物料
备注: Batch一栏的要求: 为 ”空” 或 为” any batch” 时不需要照合。

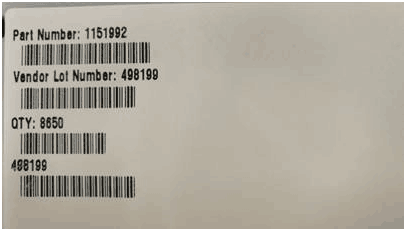

照合的实物都是扫描label上的一维条码(39的) (如图)
后续如果可以将照合信息条码合成二维码,希望照合设备也可以直接扫描二维码.
|
Material
|
Batch
|
Qty
|
|
269503
|
|
8400
|
|
263359
|
|
8400
|
|
1152080
|
499264
|
2100
|
|
1152080
|
499282
|
2100
|
|
1152080
|
499292
|
2100
|
|
1152080
|
499313
|
2100
|
|
TM1D6110315BTR13
|
any batch
|
8400
|
|
TM2D611037BTR13
|
any batch
|
8400
|
|
TM3D611036BTR13
|
any batch
|
8400
|
|
TM4D611005BTR13
|
any batch
|
8400
|
条码
二、 方案设计

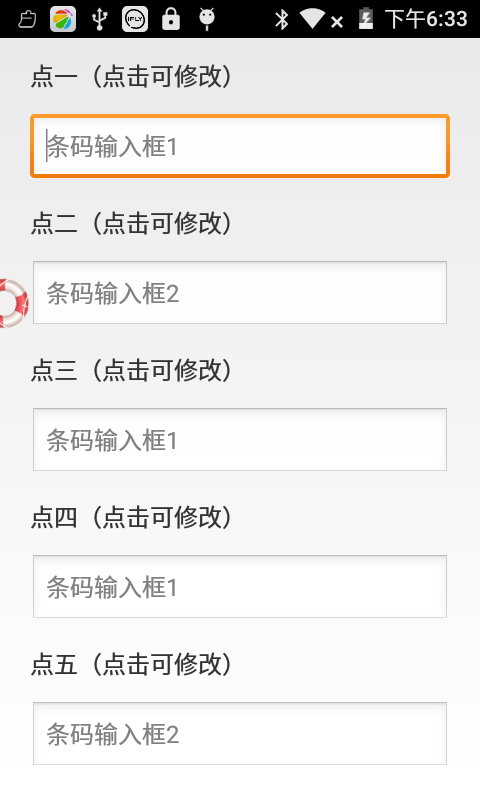

功能需求界面：
1、利用电脑端的中间件，加载excel表到照合系统中，照合系统自动识别字段中的内容，导入成功自动跳转到下一页，进行条码扫描，导入不成功，弹出报警窗口。
2、在Material扫描输入条码信息，Batch会自动加载信息，如果Batch为 ”空” 或 为” any batch” 时，不需要照合，点击“跳过”的按钮；如果一个Material，对应多个Batch，自动加载出来，可以通过下拉菜单，选择对应的Batch，或者直接在输入框中扫描Batch的信息，自动累计数量，当数量超过时，自动弹出照合成功的对话框，如果少于规定数量，照合不成功，同时报警。
3、如果在照合的过程中，中断了，可以点击“查询”按钮，跳转到查询界面，扫描Material，Batch条码信息，可以查询出已经扫描的数量。
